Lionconit工業平板電腦在MES系統的應用方案
Lionconit工業平板電腦在MES系統的應用方案
背景：隨著我們國家“工業4.0”及“中國制造2025”的大力推進，要求制造業廠家進行制造升級，打造智能工廠，提高生產效率、降低成本，提升品質和服務。為了讓企業更好、更快的發展適應自動化發展，MES生產線應運而生，MES可為廠家提供包括制造數據處理、出產調度處理、庫存處理、設備缺點處理、數據集成分析等精益化出產處理。實現基于數據采集之上的科學的分析、決策，達到管理智能化、自動化。保證產品的質量、數量和交貨期，有效的使用工廠資源：即人力、機械、設備原料等，它的出現為廣大的企業打造了一個扎實、可靠、全面、可行的制造協同管理平臺。
既然MES系統是那么的重要，那究竟什么是MES呢？
MES(Manufacturing Execution System)即制造企業生產過程執行系統，是一套面向制造企業車間執行層的生產信息化管理系統。MES 可以為企業提供包括制造數據管理、計劃排產管理、生產調度管理、庫存管理、質量管理、人力資源管理、工作中心/設備管理、工具工裝管理、采購管理、成本管理、項目看板管理、生產過程控制、底層數據集成分析、上層數據集成分解等管理模塊，為企業打造一個扎實、可靠、全面、可行的制造協同管理平臺。

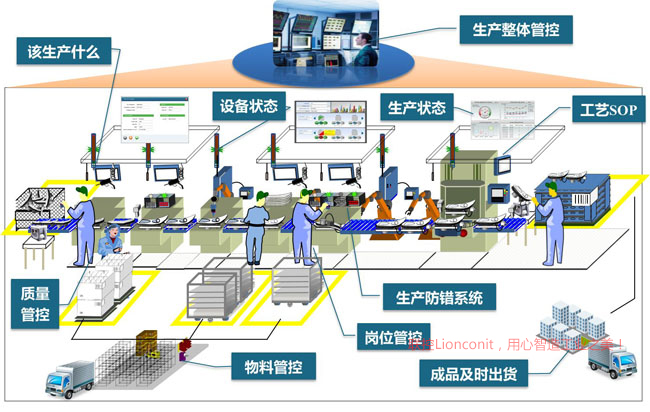

MES利用工業以太網、Profibus現場總線、工業平板電腦、LED顯示屏、無線射頻識別、條碼識別等技術，實現對各類加工設備的數據采集與控制，通過LED顯示屏進行信息發布，實現對裝配過程的質量控制、物料拉動、信息發布與作業指導的功能。

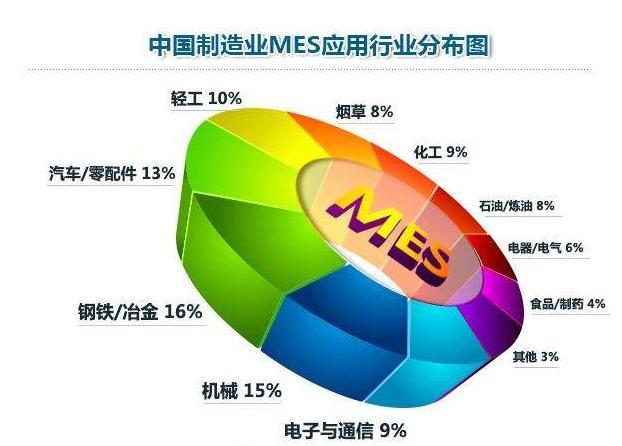

目前，MES用來控制包括物料、設備、人員、流程指令和設施在內的所有工廠資源，不單是面向生產現場的系統，是連接現場層和經營層，改善生產經營效益的系統。不是一個特定行業的概念，而是應用于各種制造業的重要信息系統。

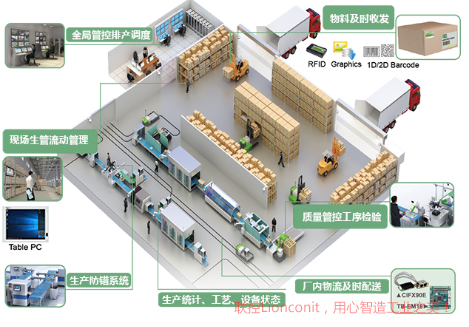

MES生產線管理系統基于大量的網絡硬件設備和條碼掃描設備，各類設備的正常運行保證了系統的穩定，是生產車間管理系統安全、高效、穩定運行的前提，主要硬件設備包括： PDA移動數據采集器（上料、裝配、檢驗、測試等工位及原料入庫和成品出庫工位）、現場工業平板電腦（用于現場工位數據采集）、條碼掃描槍（用于現場操作和條碼掃描）、無線網絡（用于車間和倉庫無線網絡部署）、條碼打印機（用于條碼標簽打印和銘牌打印）、工控機及PLC總線連接電纜、傳感器等。
工業平板電腦作為MES數據采集、分析的核心設備，主要用于完成生產產品參數狀態顯示、系統運行狀態控制和顯示、歷史數據的查詢和統計、故障維修記錄的查詢等工作。通過設置用戶訪問權限，保證各生產設備安全可靠的Lionconit運行，從而滿足企業對生產過程的實時監控與全面追溯需求。對于工業平板電腦提出了幾點要求：
1、能在不同環境下輕松安裝，使用、維護簡單。支持嵌入式安裝或支架式安裝或者安裝在機柜里面。
2、運算和數據處置能力強，響應時間短，實現運行狀態的實時采集。數據的采集要精確，可實現自動采集及自動發布。
3、接口豐富，有多個網口，多個USB接口，多個串口，以實現數據可靠傳輸及安全和備份功用，滿足現場不同設備的接入，能進行WIFI無線數據傳輸.
4、實現電子看板管理。
5、堅固耐用，防水、抗振、能寬溫工作。
6、現場環境要求能戴手套觸摸操作，油污不影響操作。

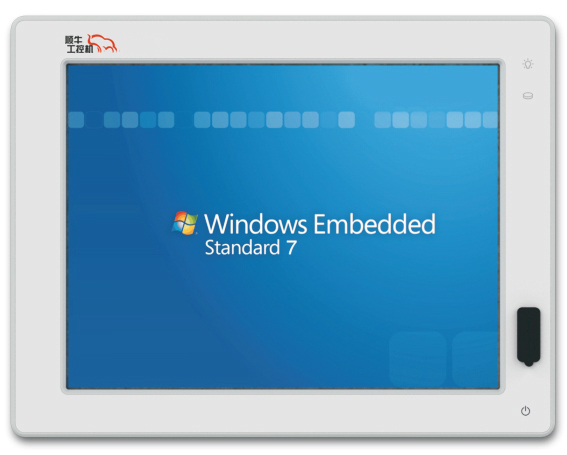

針對現場復雜的應用環境，蘇州聯控信息科技有限公司可以提供多種滿足要求的產品，屏幕規格從10寸到21寸，處理器從低功耗的J1900到第六代第七代Intel?高性能處理器，多網口多串口支持wifi性能，下面以一款17寸工業觸摸平板電腦ITC-1702參數作為參考，目前在多個行業均有批量應用，返修率極低：

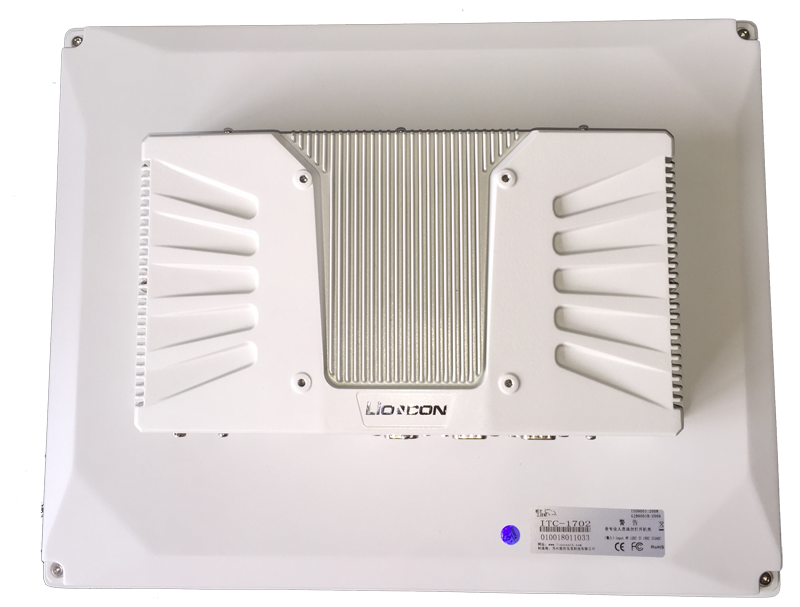

ITC-1702
u 17英寸高亮工業級顯示屏，前面板面膜可防止視覺疲勞
u 高性能低功耗Intel? Bay Trail J1900 CPU
u 支持工業wifi和3G功能，用戶使用更加靈活
u 兼容mSATA和硬盤
u 支持6個串口，其中2個485帶光電隔離
u 量身打造符合自動化領域的結構外觀
u 前面板達IP65防護等級, 整機全模具壓鑄成型鎂鋁合金殼體
|
顯示性能 |
顯示尺寸： |
17″ |
|
最大分辨率： |
1280 * 1024 |
|
|
亮度： |
250cd/m2 |
|
|
對比度： |
1000：1 |
|
|
像素距離： |
0.264x0.264 |
|
|
背光MTBF: |
50,000小時 |
|
|
觸摸屏 |
類型： |
5線電阻式觸摸屏 |
|
分辨率： |
4096x4096 |
|
|
響應時間： |
＜5ms |
|
|
表面硬度： |
3H |
|
|
點擊壽命： |
250克力度，3500萬次 |
|
|
筆劃壽命： |
250力度，500萬次 |
|
|
系統配置 |
處理器： |
Intel? Bay Trail J1900 Dual core ,Top 10W |
|
芯片組： |
Intel? SoC |
|
|
內存： |
支持 DDR3L-1333MHz ，1*SO-DIMM Slot ，Up to 8GB |
|
|
看門狗： |
0~255s可編程 |
|
|

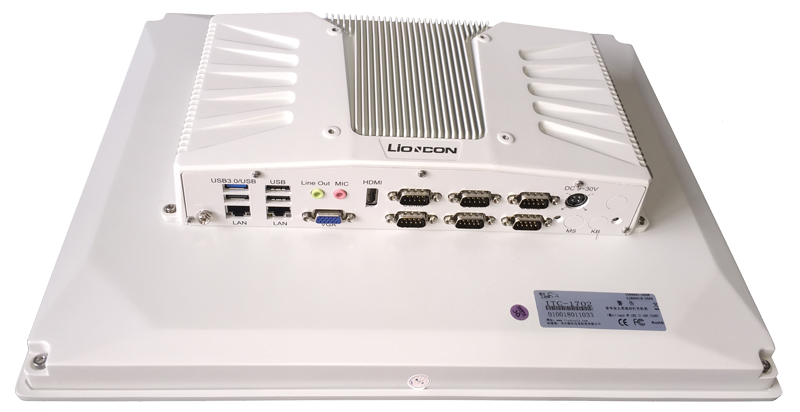

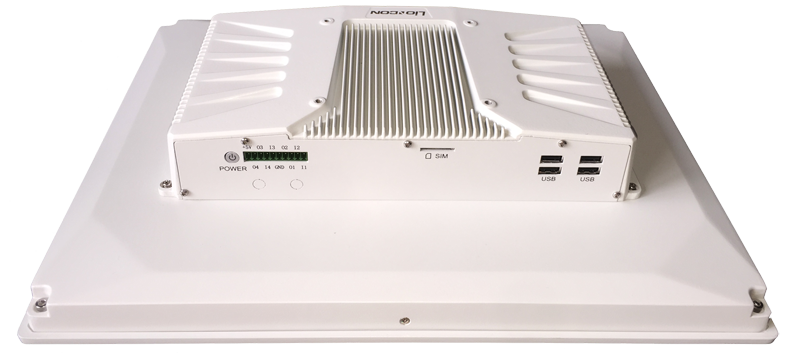

I/O接口 |
網口： |
2個10/100/1000Mbps網口 |
|
串口： |
6個RS232(其中COM1和COM2支持RS485帶光電隔離) |
|
|
USB： |
1個USB 3.0，7個USB2.0，內置1個USB2.0 |
|
|
音頻： |
Realtek ALC662 5.1 channel HDA Codec |
|
|
VGA： |
1個 |
|
|
HDMI： |
1個 |
|
|
其它： |
內置1個LPT、8路GPIO擴展支持，1個miniPCI-E,支持WiFi/3G |
|
|
存儲器 |
硬盤： |
1 個2.5 英寸SATA 硬盤或SSD |
|
mSATA： |
1 個 |
|
|
工作環境： |
-20℃～ 70℃ 濕度：10%～ 90%（非凝結狀態） |
|
|
存儲環境： |
溫度：-40℃～80℃ ； 濕度：10%～90%（非凝結狀態） |
|
|
前面板材質： |
高強度鎂鋁合金，硬質陽極氧化處理，抗刮擦 |
|
|
安裝方式： |
嵌入面板式，VESA標準支撐臂 |
|
|
散熱: |
無風扇鋁鰭散熱 |
|
|
電源： |
DC9~28V寬壓輸入，過壓、過流、反接保護 |
|
|
外形尺寸 |
406.5mm× 323.2mm×84.5mm(W×H×D) |
|
|
重量： |
5.7KG |
|
|
最大功耗: |
25W |
|
