Lionconit EMC-I702高性能嵌入式工控機可擴展PCI最多支持10個串口6網口
詳細信息

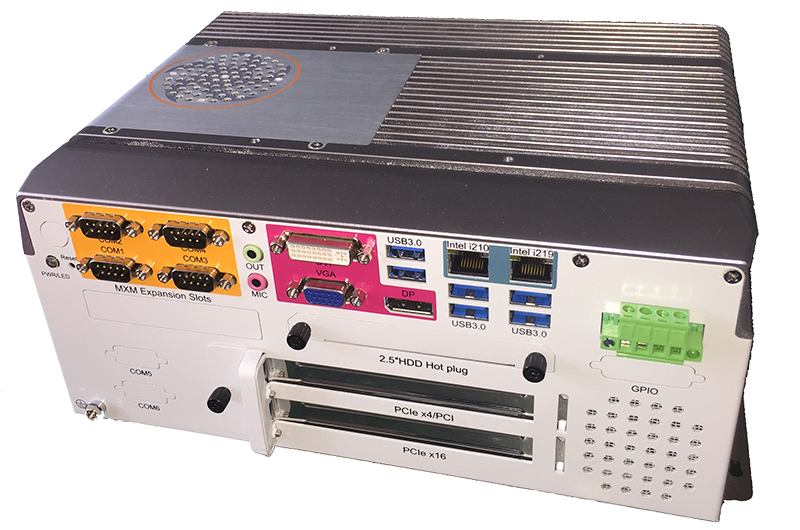

聯控 Lionconit高性能嵌入式工控機
EMC-I702
l 高集成度、工業流線型、全密封、無線纜設計
l 支持Intel? 6/7 th Core. i7/i5/i3桌面級多核處理
l 多路高清顯示接口，滿足高清視頻傳輸
l 最高支持10個串口且支持光隔離，防護等級高
l 寬電壓直流輸入，滿足供電輸入波動的不穩定性
l 易集成、易維護
l 可擴展3G和wifi功能
l 高集成度、模塊化設計
概 述
EMC-I702系列產品是一款高性能多I/O的嵌入式計算機，采用14 納米技術的超低功耗、64位多核處理器，搭配Q170工業級芯片組，全面支持最新Intel ?第六代/第七代酷睿i7/i5/i3面級多核處理器；EMC-I702支持2個DDR4-SODIMM,最大支持32G內存；最多可以支持6個千兆網卡；2個MiniPCI-E擴展槽，實現3G、WiFi 的擴展。
EMC-I702機殼采用鋁合金鑄造成形，無線纜全密閉設計，外形結構緊湊、堅固，具有優良的密封防塵、散熱與抗振性能；35W CPU采用超大面積鋁鰭片和4根銅管導熱被動散熱設計；65W CPU 采用 PWM自動調速渦輪風扇與超大面積鋁鰭片和4根銅管導相結合，完美解決高性能CPU發熱功耗問題，提供更高效率的散熱方案，使其能適應苛刻工業現場應用環境?？梢詽M(mǎn)足污染大，灰塵多，電磁干擾嚴重等惡劣環境的使用。強大的運算性能和極佳的圖像處理能力，可以廣泛應用在圖像、視覺檢測、尺寸測量、工業自動化、安防以及高分辨率醫療圖像等對圖像和運算能力有特殊要求的各種嵌入式領域。
|
系統配置 |
處理器： |
Intel ?第六代/第七代酷睿i7/i5/i3面級多核處理器 |
|
芯片組： |
Intel ? Skylake Q170工業級芯片組 |
|
|
內存： |
2*S0-DIMM Slot，最大容量32GB，支持DDR4-1866/2133/2400/2666 MHz |
|
|
顯示 |
VGA： |
1 個 VGA（最大支持分辨率支持：2048x1536） |
|
DVI： |
1 個 DVI（最大支持分辨率支持：1920x1200，@ 30Hz） |
|
|
DP： |
1個 DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz） |
|
|
I/O接口 |
網口： |
2 x Intel? Ethernet Connection（MXM可擴展4個，最多支持6個網口）LAN1:i210-AT，LAN2:1219-LM |
|
串口： |
4個RS-232串口（其中COM1/2可選 RS485/RS422/RS232，RS485帶光隔離），最高可擴展10個串口（4個外部DB9接口+4個內置插針+MXM可擴展2個) |
|
|
USB： |
6個USB3.0端口 |
|
|
音頻： |
Realtek ALC662VD，1 x Mic-in + 1 x Audio-out |
|
|
MiNi PCIE： |
1個Mini-PCIe插槽，1 x SIM卡槽，可擴展3G，WiFi無線網卡 |
|
|
PCI-E： |
1 xPCIe 3.0 x16，1 xPCIe 3.0 x4 |
|
|
選配： |
1 x MXM 3.0（支持GigE & GPIO & 串口擴展，三選一） |
|
|
存儲器 |
mSATA： |
1個M-SATA接口 |
|
硬盤： |
標配2個2.5寸硬盤位，支持固態硬盤 |
|
|
看門狗： |
0~255秒可編程設置 |
|
|
工作環境： |
-20~60°C（工業SSD）；工作溫度：0~40°C（商用HDD） 10%～ 95% 40℃（非凝結狀態） |
|
|
振動： |
SSD：3Grms@5~500Hz，random，1 hr/axis； 2.5〞HDD：1Grms@5~500Hz，random，1 hr/axis |
|
|
沖擊： |
10g(11ms) |
|
|
儲存環境： |
-40℃～80℃ ； 10%～ 95% 40℃（非凝結狀態） |
|
|
電源： |
DC 18V-36V輸入 |
|
|
外形尺寸(W×H×D)： |
194mmX122mmX268mm |
|
|
重量： |
5.24kg |
|
